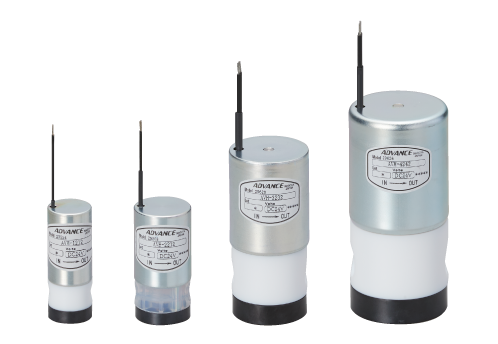

接液部は耐食性に優れた
プラスチックを使用した電磁弁です。
| オリフィス | ：φ1.2,φ1.6,φ3.0,φ5.0とラインナップ |
|---|
| 使⽤電圧 | ：DC12V,DC24V,AC100Vと各種電圧に対応 |
|---|
| 流体温度 | ：10〜50℃ |
|---|
| 継⼿サイズ | ：M6(P=1), 1/8”, 1/4” |
|---|
型式選定表
仕様
| 型式 | AVH-121＊ | AVH-161＊ | AVH-131＊ |
|---|---|---|---|
| 構造 | 2方弁(NC型) | 2方弁(NO型) | 3方弁 |
| オリフィス | φ1.2[mm] | ||
| 接続サイズ | M6 P=1.0 | ||
| Cv値 | 0.04 | ||
| 流体 | 純水・腐食性流体 | ||
| 流体圧力 | IN：-50～200kPa | IN：0～200kPa | COM：-50～100kPa |
| OUT：0～50kPa | OUT：0～50kPa | NO,NC：0～50kPa | |
| 液体温度 | 10～50℃ | ||
| 雰囲気温度 | 10～50℃ | ||
| 消費電力 | 2.4W | ||
| コイル温度上昇 | 60℃以下 | ||
| 絶縁種別 | B種 | ||
| 接液部材質 | バルブボディ：耐食性プラスチック | バルブボディ：耐食性プラスチック | バルブボディ：耐食性プラスチック |
| ダイアフラム：耐食性プラスチック | ダイアフラム：耐食性プラスチック | ダイアフラム：耐食性プラスチック | |
| ステム：サファイア | |||
外形寸法図（unit : mm）
青色表示は3方弁を示す。
＊部表示は2方弁NO型も含む。

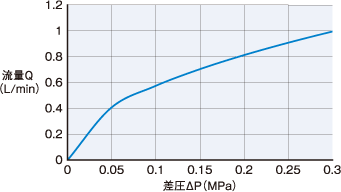

流量特性表
流量特性表 Cv値:0.04

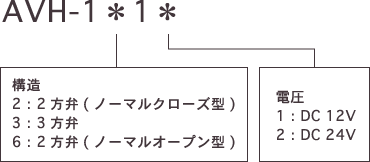

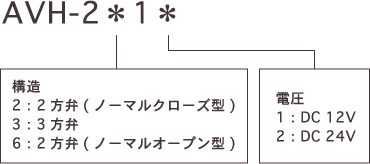

型式選定表
仕様
| 型式 | AVH-221＊ | AVH-261＊ | AVH-231＊ |
|---|---|---|---|
| 構造 | 2方弁(NC型) | 2方弁(NO型) | 3方弁 |
| オリフィス | φ1.6[mm] | ||
| 接続サイズ | M6 P=1.0 | ||
| Cv値 | 0.05 | ||
| 流体 | 純水・腐食性流体 | ||
| 流体圧力 | IN：-90～300kPa | IN：-50～200kPa | COM：-90～100kPa |
| OUT：0～100kPa | OUT：0～50kPa | NO,NC：0～100kPa | |
| 液体温度 | 10～50℃ | ||
| 雰囲気温度 | 10～50℃ | ||
| 消費電力 | 3.0W | ||
| コイル温度上昇 | 60℃以下 | ||
| 絶縁種別 | B種 | ||
| 接液部材質 | バルブボディ：耐食性プラスチック | バルブボディ：耐食性プラスチック | バルブボディ：耐食性プラスチック |
| ダイアフラム：耐食性プラスチック | ダイアフラム：耐食性プラスチック | ダイアフラム：耐食性プラスチック | |
| ステム：サファイア | |||
外形寸法図（unit : mm）
青色表示は3方弁を示す。
＊部表示は2方弁NO型も含む。

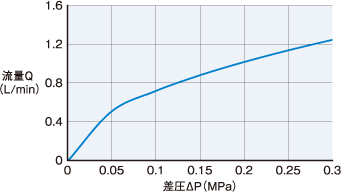

流量特性表
流量特性表 Cv値:0.05
型式選定表
仕様
| 型式 | AVH-323＊ | AVH-363＊ | AVH-333＊ |
|---|---|---|---|
| 構造 | 2方弁(NC型) | 2方弁(NO型) | 3方弁 |
| オリフィス | φ3.0[mm] | ||
| 接続サイズ | Rc1/8 | ||
| Cv値 | 0.13 | 0.1 | |
| 流体 | 純水・腐食性流体 | ||
| 流体圧力 | IN：-90～300kPa | IN：-90～300kPa | COM：-90～200kPa |
| OUT：0～100kPa | OUT：0～100kPa | NO,NC：0～100kPa | |
| 液体温度 | 10～50℃ | ||
| 雰囲気温度 | 10～50℃ | ||
| 消費電力 | 5.0W | ||
| コイル温度上昇 | 60℃以下 | ||
| 絶縁種別 | B種 | ||
| 接液部材質 | バルブボディ：耐食性プラスチック | バルブボディ：耐食性プラスチック | バルブボディ：耐食性プラスチック |
| ダイアフラム：耐食性プラスチック | ダイアフラム：耐食性プラスチック | ダイアフラム：耐食性プラスチック | |
| ステム：サファイア | |||
外形寸法図（unit : mm）
青色表示は3方弁を示す。
＊部表示は2方弁NO型も含む。

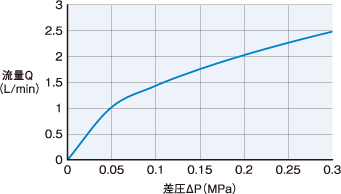

流量特性表
流量特性表 Cv値:0.13
流量特性表 Cv値:0.1

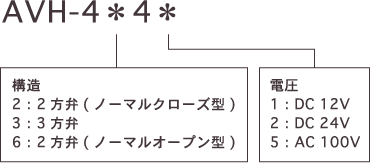

型式選定表
仕様
| 型式 | AVH-424＊ | AVH-464＊ | AVH-434＊ |
|---|---|---|---|
| 構造 | 2方弁(NC型) | 2方弁(NO型) | 3方弁 |
| オリフィス | φ5.0[mm] | ||
| 接続サイズ | Rc1/4 | ||
| Cv値 | 0.3 | ||
| 流体 | 純水・腐食性流体 | ||
| 流体圧力 | IN：-90～300kPa | IN：-90～300kPa | COM：-90～200kPa |
| OUT：0～100kPa | OUT：0～100kPa | NO,NC：0～50kPa | |
| 液体温度 | 10～50℃ | ||
| 雰囲気温度 | 10～50℃ | ||
| 消費電力 | 10W | ||
| コイル温度上昇 | 70℃以下 | ||
| 絶縁種別 | B種 | ||
| 接液部材質 | バルブボディ：耐食性プラスチック | バルブボディ：耐食性プラスチック | バルブボディ：耐食性プラスチック |
| ダイアフラム：耐食性プラスチック | ダイアフラム：耐食性プラスチック | ダイアフラム：耐食性プラスチック | |
| ステム：耐食性プラスチック | |||
外形寸法図（unit : mm）
青色表示は3方弁を示す。
＊部表示は2方弁NO型も含む。

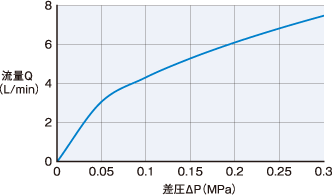

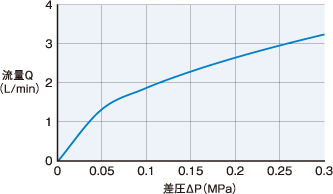

流量特性表
流量特性表 Cv値:0.3
