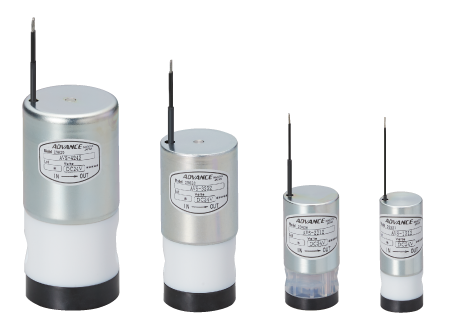

接液部は耐食性に優れた
プラスチックを使用した電磁弁です。
| オリフィス | ：φ1.2,φ1.6,φ3.0,φ5.0とラインナップ |
|---|
| 使⽤電圧 | ：DC12V,DC24V,AC100Vと各種電圧に対応 |
|---|
| 流体温度 | ：10〜50℃ |
|---|
| 継⼿サイズ | ：M6(P=1), 1/8”, 1/4” |
|---|

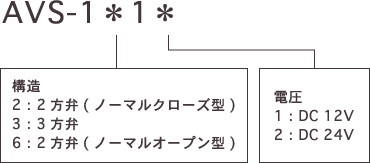

型式選定表
仕様
| 型式 | AVS-121＊ | AVS-161＊ | AVS-131＊ |
|---|---|---|---|
| 構造 | 2方弁(NC型) | 2方弁(NO型) | 3方弁 |
| オリフィス | φ1.2[mm] | ||
| 接続サイズ | M6 P=1.0 | ||
| Cv値 | 0.04 | ||
| 流体 | 純水・腐食性流体 | ||
| 流体圧力 | IN：-50～200kPa | IN：0～200kPa | COM：-50～100kPa |
| OUT：0～50kPa | OUT：0～50kPa | NO,NC：0～50kPa | |
| 液体温度 | 10～50℃ | ||
| 雰囲気温度 | 10～50℃ | ||
| 消費電力 | 2.4W | ||
| コイル温度上昇 | 60℃以下 | ||
| 絶縁種別 | B種 | ||
| 接液部材質 | バルブボディ：耐食性プラスチック | バルブボディ：耐食性プラスチック | バルブボディ：耐食性プラスチック |
| ダイアフラム：耐食性ゴム | ダイアフラム：耐食性ゴム | ダイアフラム：耐食性ゴム | |
| ステム：耐食性プラスチック | |||
外形寸法図（unit : mm）
青色表示は3方弁を示す。
＊部表示は2方弁NO型も含む。
流量特性表

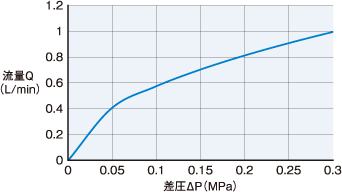

流量特性表 Cv値:0.04

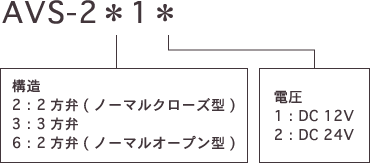

型式選定表
仕様
| 型式 | AVS-221＊ | AVS-261＊ | AVS-231＊ |
|---|---|---|---|
| 構造 | 2方弁(NC型) | 2方弁(NO型) | 3方弁 |
| オリフィス | φ1.6[mm] | ||
| 接続サイズ | M6 P=1.0 | ||
| Cv値 | 0.05 | ||
| 流体 | 純水・腐食性流体 | ||
| 流体圧力 | IN：0～200kPa | IN：0～200kPa | COM：-50～100kPa |
| OUT：0～50kPa | OUT：0～50kPa | NO,NC：0～50kPa | |
| 液体温度 | 10～50℃ | ||
| 雰囲気温度 | 10～50℃ | ||
| 消費電力 | 3.0W | ||
| コイル温度上昇 | 60℃以下 | ||
| 絶縁種別 | B種 | ||
| 接液部材質 | バルブボディ：耐食性プラスチック | バルブボディ：耐食性プラスチック | バルブボディ：耐食性プラスチック |
| ダイアフラム：耐食性ゴム | ダイアフラム：耐食性ゴム | ダイアフラム：耐食性ゴム | |
| ステム：耐食性プラスチック | |||
外形寸法図（unit : mm）
青色表示は3方弁を示す。
＊部表示は2方弁NO型も含む。
流量特性表

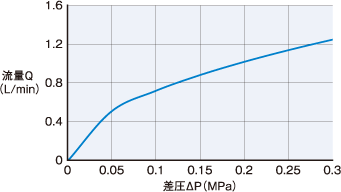

流量特性表 Cv値:0.05
型式選定表
仕様
| 型式 | AVS-323＊ | AVS-363＊ | AVS-333＊ |
|---|---|---|---|
| 構造 | 2方弁(NC型) | 2方弁(NO型) | 3方弁 |
| オリフィス | φ3.0[mm] | ||
| 接続サイズ | Rc1/8 | ||
| Cv値 | 0.13 | ||
| 流体 | 純水・腐食性流体 | ||
| 流体圧力 | IN：0～200kPa | IN：0～200kPa | COM：0～200kPa |
| OUT：0～50kPa | OUT：0～50kPa | NO,NC：0～50kPa | |
| 液体温度 | 10～50℃ | ||
| 雰囲気温度 | 10～50℃ | ||
| 消費電力 | 5.0W | ||
| コイル温度上昇 | 60℃以下 | ||
| 絶縁種別 | B種 | ||
| 接液部材質 | バルブボディ：耐食性プラスチック | バルブボディ：耐食性プラスチック | バルブボディ：耐食性プラスチック |
| ダイアフラム：耐食性ゴム | ダイアフラム：耐食性ゴム | ダイアフラム：耐食性ゴム | |
| ステム：耐食性プラスチック | |||
外形寸法図（unit : mm）
青色表示は3方弁を示す。
＊部表示は2方弁NO型も含む。
流量特性表

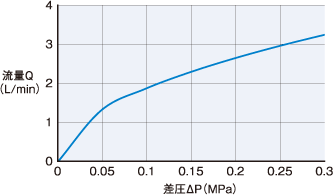

流量特性表 Cv値:0.13

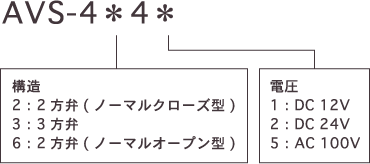

型式選定表
仕様
| 型式 | AVS-424＊ | AVS-464＊ | AVS-434＊ |
|---|---|---|---|
| 構造 | 2方弁(NC型) | 2方弁(NO型) | 3方弁 |
| オリフィス | φ5.0[mm] | ||
| 接続サイズ | Rc1/4 | ||
| Cv値 | 0.3 | ||
| 流体 | 純水・腐食性流体 | ||
| 流体圧力 | IN：0～200kPa | IN：0～200kPa | COM：0～100kPa |
| OUT：0～50kPa | OUT：0～50kPa | NO,NC：0～50kPa | |
| 液体温度 | 10～50℃ | ||
| 雰囲気温度 | 10～50℃ | ||
| 消費電力 | 10W | ||
| コイル温度上昇 | 70℃以下 | ||
| 絶縁種別 | B種 | ||
| 接液部材質 | バルブボディ：耐食性プラスチック | バルブボディ：耐食性プラスチック | バルブボディ：耐食性プラスチック |
| ダイアフラム：耐食性ゴム | ダイアフラム：耐食性ゴム | ダイアフラム：耐食性ゴム | |
| ステム：耐食性プラスチック | |||
外形寸法図（unit : mm）
青色表示は3方弁を示す。
＊部表示は2方弁NO型も含む。
流量特性表

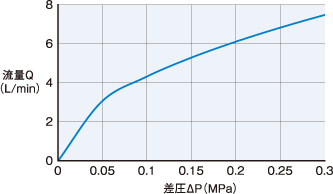

流量特性表 Cv値:0.3
