MX series inline mixers

流体の流れる力で混合するミキサーです。
流体の分割・転換・反転の作用により効果的に混合します。

MX series inline mixers
特長
攪拌器を必要とせず流体を移送しながら混合可能
MXは液中に存在する気泡を細かくする為、
気体の表⾯積が増え、液体へ気体を溶け込み易くさせる
接続は日本ピラー⼯業S300P
仕様
耐圧 :0〜0.5MPa
流体温度 :10〜200℃
継手サイズ :1/4", 3/8", 1/2", 3/4", 1"
接液部材質 :PTFE・PFA

混合原理

  • 分割作用

    流体は、ひとつのエレメントを
    通過する毎に2分割されます。
    分割数N=2n (n : エレメント数)

  • 転換作用

    流体は、エレメント内の
    ねじれ⾯に沿って中央部から管壁部へ、
    管壁部から中央部へと
    並び替えられます。

  • 反転作用

    流体は、1エレメント毎に
    回転⽅向が替わり、
    急激な慣性⼒の反転を受け
    乱流撹拌されます。

詳細はこちら
MX6**-CB*6

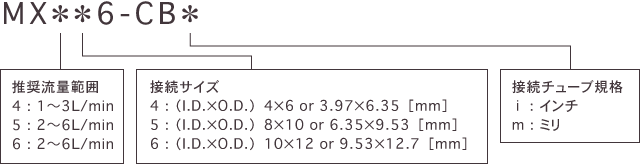

型式選定表

MX6**-CB*6

仕様

混合部径 [mm] 10×12
推奨流量範囲 [L/min] 1 ~ 3 2 ~ 6
接続チューブサイズ [mm] 3.97×6.35
4×6
6.35×9.53
8×10
9.53×12.7
10×12
流体 超純水 ・ 腐食性流体 (接液部材質を侵さないもの)
流体圧力 [MPa] 0 ~ 0.5
流体温度 [℃] 10 ~ 200
雰囲気温度 [℃] 10 ~ 60
接液部材質 PTFE / PFA

外形寸法図

  • MX646-CBi6

    MX646-CBi6
  • MX656-CBi6

    MX656-CBi6
  • MX666-CBi6

    MX666-CBi6
MX7**-CB*6

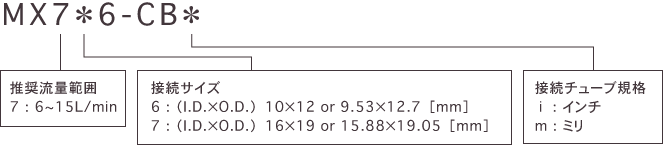

型式選定表

MX7**-CB*6

仕様

混合部径 [mm] 16×19
推奨流量範囲 [L/min] 6 ~ 15
接続チューブサイズ [mm] 9.53×12.7
10×12
15.88×19.05
16×19
流体 超純水 ・ 腐食性流体 (接液部材質を侵さないもの)
流体圧力 [MPa] 0 ~ 0.5
流体温度 [℃] 10 ~ 200
雰囲気温度 [℃] 10 ~ 60
接液部材質 PTFE / PFA

外形寸法図(unit : mm)

  • MX766-CBi

    MX766-CBi
  • MX776-CBi

    MX776-CBi
MX8**-CB*6

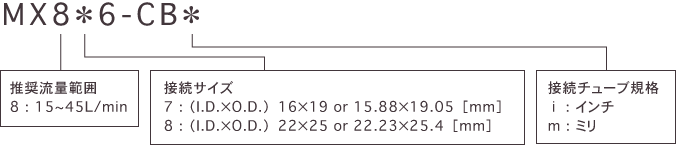

型式選定表

MX8**-CB*6

仕様

混合部径 [mm] 22×25
推奨流量範囲 [L/min] 15 ~ 45
接続チューブサイズ [mm] 15.88×19.05
16×19
22.23×25.4
22×25
流体 超純水 ・ 腐食性流体 (接液部材質を侵さないもの)
流体圧力 [MPa] 0 ~ 0.5
流体温度 [℃] 10 ~ 200
雰囲気温度 [℃] 10 ~ 60
接液部材質 PTFE / PFA

外形寸法図(unit : mm)

  • MX876-CBi

    MX766-CBi
  • MX886-CBi

    MX776-CBi
