電磁弁NAVR型高耐食・高シール性オリフィス1.2～5mm

接液部は耐食性に優れた
プラスチックを使用した電磁弁です。

電磁弁NAVR型高耐食・高シール性オリフィス1.2～5mm
特長

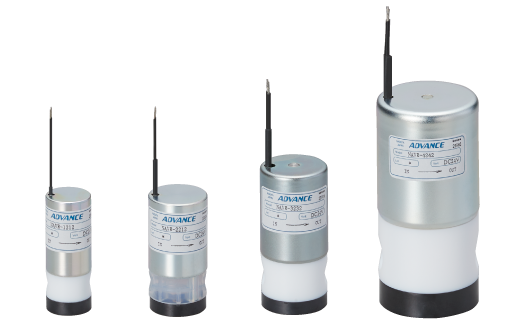

接液部は耐食性に優れたプラスチック・ゴムで構成
ダイアフラム：耐食性プラスチック+耐食性ゴム
バルブシール部にゴムを使⽤している為、シール性が⾼い
主な使⽤⽤途：薬液・純水の供給等に使⽤
医⽤機器・各種分析機器に最適
仕様
オリフィス ：φ1.0,φ1.2,φ1.6,φ3.0,φ5.0と
ラインナップ
使⽤電圧 ：DC12V,DC24V,AC100Vと各種電圧に対応
流体温度 ：10〜50℃
継⼿サイズ ：M5(P=0.8), M6(P=1), 1/8”, 1/4”
電磁弁NAVR型高耐食・高シール性オリフィス1.2～5mm
詳細はこちら
NAVR-0＊0＊

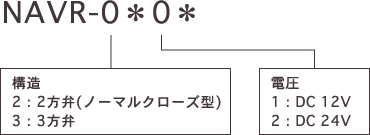

型式選定表

NAVR-0＊0＊

仕様

型式 NAVR-020＊ NAVR-030＊
構造 2方弁(NC型) 3方弁
オリフィス φ1.0[mm]
接続サイズ M5 P=0.8
Cv値 0.02 0.014
流体 純水・腐食性流体
流体圧力 IN：-40～200kPa COM：-40～100kPa
OUT：0～50kPa NO,NC：0～50kPa
液体温度 10～50℃
雰囲気温度 10～50℃
消費電力 2.0W
コイル温度上昇 50℃以下
絶縁種別 B種
接液部材質 バルブボディ：耐食性プラスチック バルブボディ：耐食性プラスチック
ダイアフラム：耐食性プラスチック+耐食性ゴム ダイアフラム：耐食性プラスチック+耐食性ゴム
封止栓：ジルコニア ステム：アルミナ
封止栓：ジルコニア
ベース：耐食性プラスチック
付属品 バルブ固定金具

外形寸法図（unit : mm）

NAVR-020＊ NAVR-030＊

流量特性表

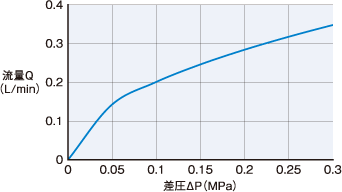

流量特性表　Cv値:0.02

流量特性表　Cv値:0.014

NAVR-1＊1＊

型式選定表

NAVR-1＊1＊

仕様

型式 NAVR-121＊ NAVR-161＊ NAVR-131＊
構造 2方弁(NC型) 2方弁(NO型) 3方弁
オリフィス φ1.2[mm]
接続サイズ M6 P=1.0
Cv値 0.04
流体 純水・腐食性流体
流体圧力 IN：-50～200kPa IN：0～200kPa COM：-50～100kPa
OUT：0～50kPa OUT：0～50kPa NO,NC：0～50kPa
液体温度 10～50℃
雰囲気温度 10～50℃
消費電力 2.4W
コイル温度上昇 60℃以下
絶縁種別 B種
接液部材質 バルブボディ：耐食性プラスチック バルブボディ：耐食性プラスチック バルブボディ：耐食性プラスチック
ダイアフラム：耐食性プラスチック+耐食性ゴム ダイアフラム：耐食性プラスチック+耐食性ゴム ダイアフラム：耐食性プラスチック+耐食性ゴム
ステム：サファイア

外形寸法図（unit : mm）

青色表示は3方弁を示す。
＊部表示は2方弁NO型も含む。

NAVR-121＊ NAVR-161＊ NAVR-131＊

流量特性表

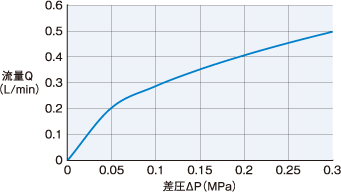

流量特性表　Cv値:0.04

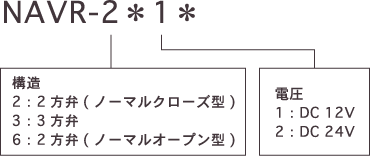

NAVR-2＊1＊

型式選定表

NAVR-2＊1＊

仕様

型式 NAVR-221＊ NAVR-261＊ NAVR-231＊
構造 2方弁(NC型) 2方弁(NO型) 3方弁
オリフィス φ1.6[mm]
接続サイズ M6 P=1.0
Cv値 0.05
流体 純水・腐食性流体
流体圧力 IN：-90～200kPa IN：-50～200kPa COM：-50～200kPa
OUT：0～50kPa OUT：0～50kPa NO,NC：0～50kPa
液体温度 10～50℃
雰囲気温度 10～50℃
消費電力 3.0W
コイル温度上昇 60℃以下
絶縁種別 B種
接液部材質 バルブボディ：耐食性プラスチック バルブボディ：耐食性プラスチック バルブボディ：耐食性プラスチック
ダイアフラム：耐食性プラスチック+耐食性ゴム ダイアフラム：耐食性プラスチック+耐食性ゴム ダイアフラム：耐食性プラスチック+耐食性ゴム
ステム：サファイア

外形寸法図（unit : mm）

青色表示は3方弁を示す。
＊部表示は2方弁NO型も含む。

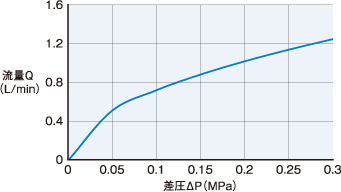

流量特性表

流量特性表　Cv値:0.05

NAVR-3＊3＊

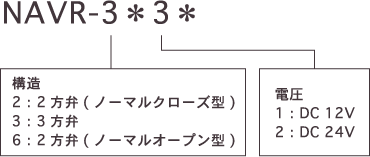

型式選定表

NAVR-3＊3＊

仕様

型式 NAVR-323＊ NAVR-363＊ NAVR-333＊
構造 2方弁(NC型) 2方弁(NO型) 3方弁
オリフィス φ3.0[mm]
接続サイズ Rc1/8
Cv値 0.13
流体 純水・腐食性流体
流体圧力 IN：-50～200kPa IN：-50～200kPa COM：-50～150kPa
OUT：0～50kPa OUT：0～50kPa NO,NC：0～50kPa
液体温度 10～50℃
雰囲気温度 10～50℃
消費電力 4.0W
コイル温度上昇 60℃以下
絶縁種別 B種
接液部材質 バルブボディ：耐食性プラスチック バルブボディ：耐食性プラスチック バルブボディ：耐食性プラスチック
ダイアフラム：耐食性プラスチック+耐食性ゴム ダイアフラム：耐食性プラスチック+耐食性ゴム ダイアフラム：耐食性プラスチック+耐食性ゴム
ステム：サファイア

外形寸法図（unit : mm）

青色表示は3方弁を示す。
＊部表示は2方弁NO型も含む。

流量特性表

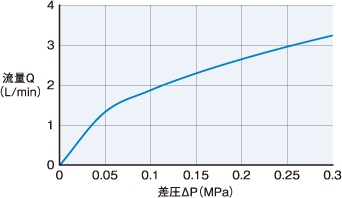

流量特性表　Cv値:0.13

NAVR-4＊4＊

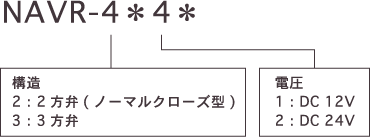

型式選定表

NAVR-4＊4＊

仕様

型式 NAVR-424＊ NAVR-434＊
構造 2方弁(NC型) 3方弁
オリフィス φ5.0[mm]
接続サイズ Rc1/4
Cv値 0.3
流体 純水・腐食性流体
流体圧力 IN：-90～200kPa COM：-90～200kPa
OUT：0～50kPa NO,NC：0～50kPa
液体温度 10～50℃
雰囲気温度 10～50℃
消費電力 7W
コイル温度上昇 60℃以下
絶縁種別 B種
接液部材質 バルブボディ：耐食性プラスチック バルブボディ：耐食性プラスチック
ダイアフラム：耐食性プラスチック+耐食性ゴム ダイアフラム：耐食性プラスチック+耐食性ゴム
ステム：耐食性プラスチック

外形寸法図（unit : mm）

NAVR-424＊ NAVR-434＊

流量特性表

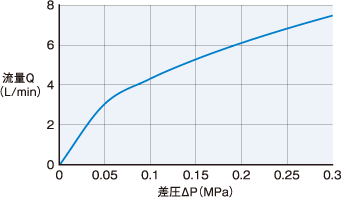

流量特性表　Cv値:0.3
