New SAV series pneumatic shutoff valves

空気圧アクチュエータ(シリンダー)により駆動するバルブで、
エアー操作により弁を開閉(ON/OFF)します。

New SAV series pneumatic shutoff valves
特長
エアー駆動タイプ
接液部は全てフッ素樹脂(PTFE・PFA)
ボディ・アクチュエーター成型化により、
従来の切削品よりコストダウン
マニホールド化に対応
主な⽤途:薬液・純⽔の供給・排⽔
IN・OUT同圧(0.5MPa)においても閉め切り可能
仕様
耐圧 :IN・OUT共に0.5MPa
流体温度 :10〜100℃
バルブサイズ :□25, □35, □45, □60
継⼿サイズ :1/4”, 3/8”, 1/2”, 3/4”, 1”
詳細はこちら

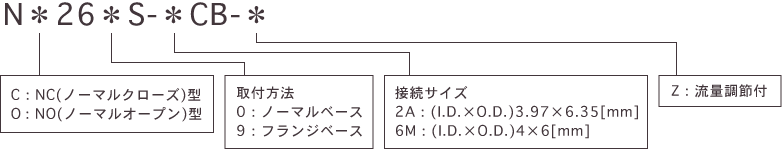

N*26*S-*CB-*

型式選定表

N*26*S-*CB-*

仕様

オリフィス [mm] φ4
接続チューブサイズ [mm] 3.97×6.35 4×6
Cv値 0.32
流体 超純水 ・ 腐食性流体 (接液部材質を侵さないもの)
流体圧力 A→B [MPa] 0 ~ 0.5
B→A [MPa] 0 ~ 0.5
流体温度 [℃] 10 ~ 100
雰囲気温度 [℃] 10 ~ 60
操作エアー圧力 0.38 ~ 0.5
接液部材質 ダイアフラム PTFE
バルブボディ PFA

外形寸法図(unit : mm)

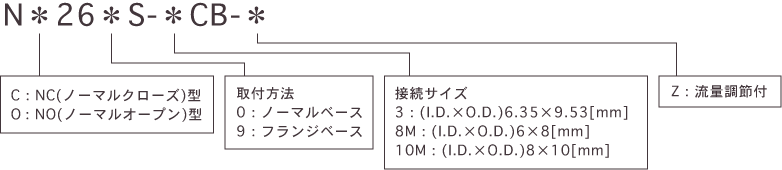

N*26*S-*CB-*

型式選定表

N*26*S-*CB-*

仕様

オリフィス [mm] φ6
接続チューブサイズ [mm] 6×8 6.35×9.53 8×10
Cv値 0.72 0.73 0.76
流体 超純水 ・ 腐食性流体 (接液部材質を侵さないもの)
流体圧力 A→B [MPa] 0 ~ 0.5
B→A [MPa] 0 ~ 0.5
流体温度 [℃] 10 ~ 100
雰囲気温度 [℃] 10 ~ 60
操作エアー圧力 0.38 ~ 0.5
接液部材質 ダイアフラム PTFE
バルブボディ PFA

外形寸法図(unit : mm)

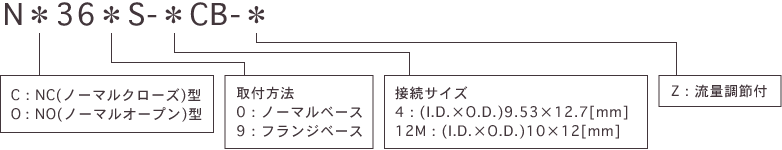

N*36*S-*CB-*

型式選定表

N*36*S-*CB-*

仕様

オリフィス [mm] φ10
接続チューブサイズ [mm] 9.53×12.7 10×12
Cv値 2.0
流体 超純水 ・ 腐食性流体 (接液部材質を侵さないもの)
流体圧力 A→B [MPa] 0 ~ 0.5
B→A [MPa] 0 ~ 0.5
流体温度 [℃] 10 ~ 100
雰囲気温度 [℃] 10 ~ 60
操作エアー圧力 0.38 ~ 0.5
接液部材質 ダイアフラム PTFE
バルブボディ PFA

外形寸法図(unit : mm)

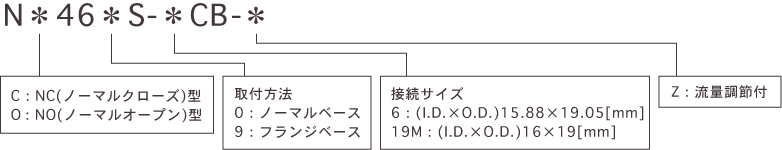

N*46*S-*CB-*

型式選定表

N*46*S-*CB-*

仕様

オリフィス [mm] φ16
接続チューブサイズ [mm] 15.88×19.05 16×19
Cv値 5.1
流体 超純水 ・ 腐食性流体 (接液部材質を侵さないもの)
流体圧力 A→B [MPa] 0 ~ 0.5
B→A [MPa] 0 ~ 0.5
流体温度 [℃] 10 ~ 100
雰囲気温度 [℃] 10 ~ 60
操作エアー圧力 0.38 ~ 0.5
接液部材質 ダイアフラム PTFE
バルブボディ PFA

外形寸法図(unit : mm)

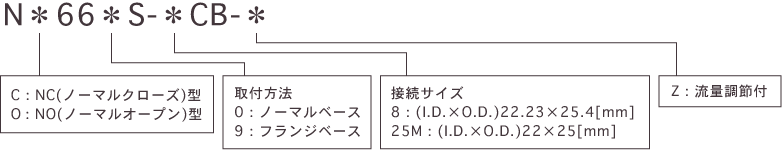

N*66*S-*CB-*

型式選定表

N*66*S-*CB-*

仕様

オリフィス [mm] φ22
接続チューブサイズ [mm] 22.23×25.4 22×25
Cv値 9.6
流体 超純水 ・ 腐食性流体 (接液部材質を侵さないもの)
流体圧力 A→B [MPa] 0 ~ 0.5
B→A [MPa] 0 ~ 0.5
流体温度 [℃] 10 ~ 100
雰囲気温度 [℃] 10 ~ 60
操作エアー圧力 0.38 ~ 0.5
接液部材質 ダイアフラム PTFE
バルブボディ PFA

外形寸法図(unit : mm)
