SAV型開閉バルブ空気駆動高温タイプ

空気圧アクチュエータ（シリンダー）により駆動する
バルブで、エアー操作により弁を開閉（ON/OFF）します。

SAV型開閉バルブ空気駆動高温タイプ
特長
エアー駆動タイプ
接液部は全て耐食性プラスチック
ボディ・アクチュエーターの耐食性プラスチック化により
安全⾯を考慮
マニホールド化に対応
主な⽤途：薬液・純⽔の供給・排⽔
IN・OUT同圧（0.3MPa / 0.25MPa）においても
閉め切り可能
仕様
耐圧 ：IN・OUT共に0.3MPa / 0.25MPa
流体温度 ：10〜180℃ / 10〜200℃
バルブサイズ ：□25, □35, □45, □65
継⼿サイズ ：1/4”, 3/8”, 1/2”, 3/4”, 1”
詳細はこちら

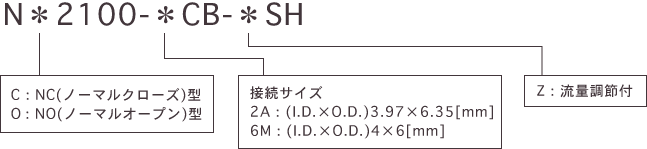

N＊2100-＊CB-＊SH

型式選定表

N＊2100-＊CB-＊SH

仕様

オリフィス [mm] φ4
接続チューブサイズ [mm] 3.95×6.35 4×6
Cv値 0.32
流体 超純水 ・ 腐食性流体 (接液部材質を侵さないもの)
流体圧力 A→B [MPa] 0～0.3 0～0.25
B→A [MPa] 0～0.3 0～0.25
流体温度 [℃] 10〜180 10〜200
雰囲気温度 [℃] 10 ～ 80
操作エアー圧力 0.38 ～ 0.5
接液部材質 ダイアフラム 耐食性プラスチック
バルブボディ 耐食性プラスチック

外形寸法図（unit : mm）

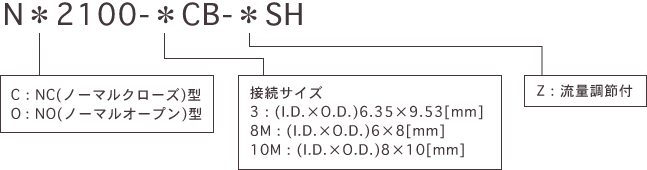

N＊2100-＊CB-＊SH

型式選定表

N＊2100-＊CB-＊SH

仕様

オリフィス [mm] φ6
接続チューブサイズ [mm] 6×8 6.35×9.53 8×10
Cv値 0.84 0.86 1.0
流体 超純水 ・ 腐食性流体 (接液部材質を侵さないもの)
流体圧力 A→B [MPa]

0～0.3

0～0.25
B→A [MPa]

0～0.3

0～0.25
流体温度 [℃]

10〜180

10〜200
雰囲気温度 [℃] 10 ～ 80
操作エアー圧力 0.38 ～ 0.5
接液部材質 ダイアフラム 耐食性プラスチック
バルブボディ 耐食性プラスチック

外形寸法図（unit : mm）

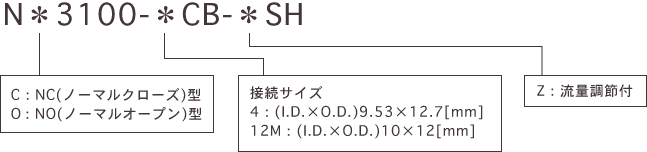

N＊3100-＊CB-＊SH

型式選定表

N＊3100-＊CB-＊SH

仕様

オリフィス [mm] φ10
接続チューブサイズ [mm] 9.53×12.7 10×12
Cv値 2.0
流体 超純水 ・ 腐食性流体 (接液部材質を侵さないもの)
流体圧力 A→B [MPa] 0～0.3 0～0.25
B→A [MPa] 0～0.3 0～0.25
流体温度 [℃] 10〜180 10〜200
雰囲気温度 [℃] 10 ～ 80
操作エアー圧力 0.38 ～ 0.5
接液部材質 ダイアフラム 耐食性プラスチック
バルブボディ 耐食性プラスチック

外形寸法図（unit : mm）

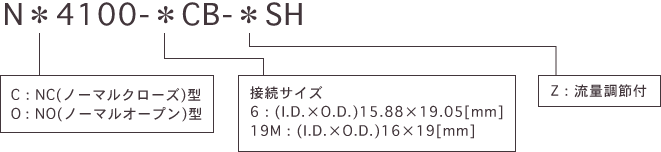

N＊4100-＊CB-＊SH

型式選定表

N＊4100-＊CB-＊SH

仕様

オリフィス [mm] φ16
接続チューブサイズ [mm] 15.88×19.05 16×19
Cv値 6.1
流体 超純水 ・ 腐食性流体 (接液部材質を侵さないもの)
流体圧力 A→B [MPa] 0～0.3 0～0.25
B→A [MPa] 0～0.3 0～0.25
流体温度 [℃] 10〜180 10〜200
雰囲気温度 [℃] 10 ～ 80
操作エアー圧力 0.38 ～ 0.5
接液部材質 ダイアフラム 耐食性プラスチック
バルブボディ 耐食性プラスチック

外形寸法図（unit : mm）

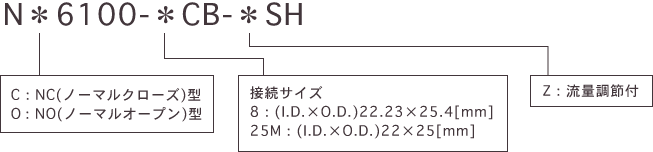

N＊6100-＊CB-＊SH

型式選定表

N＊6100-＊CB-＊SH

仕様

オリフィス [mm] φ22
接続チューブサイズ [mm] 22.23×25.4 22×25
Cv値 11.0
流体 超純水 ・ 腐食性流体 (接液部材質を侵さないもの)
流体圧力 A→B [MPa] 0～0.3 0～0.25
B→A [MPa] 0～0.3 0～0.25
流体温度 [℃] 10〜180 10〜200
雰囲気温度 [℃] 10 ～ 80
操作エアー圧力 0.38 ～ 0.5
接液部材質 ダイアフラム 耐食性プラスチック
バルブボディ 耐食性プラスチック

外形寸法図（unit : mm）
